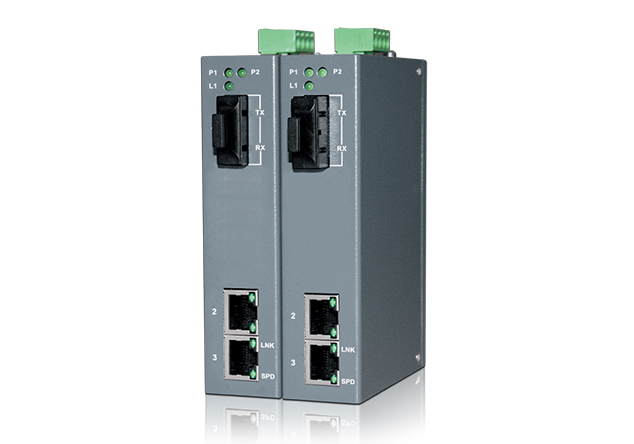

NR303千兆光电转换器

重要特性

支持2个千兆电口、1个千兆光口

光口SC/ST/FC可选，距离可选

可选24V/220V电源输入

工业IP40防护等级

支持导轨式、壁挂式安装

协议标准
IEEE 802.3i	10Base-T，双绞线接线 10Mbps
IEEE 802.3u	快速以太网，100Base- T
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	全双工以太网数据链路层的流控
交换性能
MAC地址表	2K
数据表缓存	1Mbit
处理方式	存储转发
接口
RJ45端口数	2个千兆电口
千兆光口	1个千兆光口，单模/多模可选， SC/ST/FC可选，单纤/双纤可选
千兆光口传输距离	多模0.5km/2km 单模20km/40km/60km/120km可选
LED指示灯	电源、电口、光口
电源
24V输入	4针端子，双电源； 24VDC电源支持范围为12-36VDC
220V输入	4针端子，单电源； 220V电源支持范围为85-264VAC/77-300VDC
电源功耗	最大3瓦
电源保护	反接保护、过载保护
环境属性
标准型号	-10~60℃
宽温型号	-40~75℃
储存温度	-40~85℃
相对湿度	5~95%（无凝霜）
机械结构
外壳	IP40金属外壳
尺寸	30mm125mm88mm（WHD）
安装方式	默认导轨安装，可选壁挂安装

认证
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2 (ESD),±6KV(contact),±8KV(air) EN 61000-4-3 (RS),10V/m(80MHz~2GHz) EN 61000-4-4 (EFT),Power Port:±2KV；Data Port:±2KV EN 61000-4-5 (Surge),Power Port：±2KV/DM,±2KV/CM;Data Port:±2KV EN 61000-4-6 (CS),3V(10KHz~150KHz)；10V(150KHz~80KHz) EN 61000-4-8
机械	IEC60068-2-6(震动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)
质保期限
MTBF	380000h
保修期	5年

推荐型号	产品描述
NR300-1GSC03-2GE-2A	千兆工业级光电转换器，2个千兆电口，1个千兆SC光口，多模双纤2公里，24V双电源
NR300-1GSC23-2GE-2A	千兆工业级光电转换器，2个千兆电口，1个千兆SC光口，单模双纤20公里，24V双电源
NR300-1GSC47-2GE-2A	千兆工业级光电转换器，2个千兆电口，1个千兆SC光口，单模单纤40公里，Tx1550/Rx1310，24V双电源
